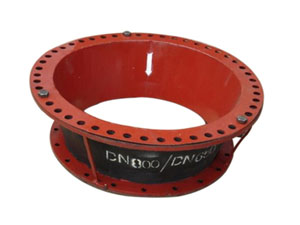

產品介紹


    百順牌FDZ風道橡膠補償器不僅使用方便,而且價位低廉,是_管道系統正常安全運行的_佳品,榮獲中國市場知名品牌,河北省_商標,是消費者值得信賴的大品牌。

    1、風道
橡膠補償器具有良好的反復位移(變化)還原性,能在較小尺寸范圍內提拱較大的多維方向補償,能較好的消除各種管道安裝連接時產生的多向誤差。
    2、風道橡膠補償器具有_的吸聲、隔震功能,能有效的減少和消除鍋爐、風機等系統噪聲和震動的傳遞。
    3、風道橡膠補償器無力的傳遞損耗,減少了設計程序,無需增加其它輔助設施。
    4、風道橡膠補償器及隔熱材料具有較高耐熱和_性能,_,減少維修費用。
    5、風道橡膠補償器具有優異的氣密性的柔順性,能_輸送介質無泄漏和反復位移后恢復原狀。
    6、特別是FVB和FUB型,為高性能產品,因起波高而寬,其壓縮、伸長、角向、橫向、偏轉位移量更大,非常適合工作條件較為苛刻的場所。
安裝簡要說明:
  1、安裝長度由用戶在設計中選定,訂貨時未注明者按L=350mm的供貨。
     2、表中重量按一般安裝長度L=350mm計算。
  3、接頭中間有支撐架,支撐架在安裝前應保持不脫,待螺栓上緊后將其全部打掉,以_安裝合理,使其各項物理機械性能真正起到作用
  4、各規格安裝尺寸公差應符合下表

 FDZ型風道橡膠補償器材料表
序號  | 部位  | 材料  | 數量  |
1  | 法蘭  | 角鋼  | 2件  |
2  | 內外膠皮  | _橡膠合成橡膠  | 1件  |
3  | 增強層  | 硅膠纖維織物  | 2層  |
FDZ-(2)型產品連接尺寸表(部分規格)
B1  | B2  | B3  | B4  | B5  | B6  | 連接螺孔  | 間距  |
ф  | (n2)  | (n3)×b1  | (n4)×b2  |
420  | 476  | 506  | 480  | 534  | 564  | 12  | 18  | 3×12  | 4×12  |
560  | 625  | 559  | 640  | 700  | 746  | 15  | 20  | 5×125  | 5×140  |
700  | 765  | 809  | 800  | 860  | 906  | 15  | 20  | 5×153  | 5×172  |
840  | 900  | 949  | 960  | 1020  | 1066  | 15  | 24  | 6×150  | 6×170  |
1120  | 1188  | 1232  | 1280  | 1340  | 1386  | 15  | 38  | 9×132  | 10×134  |
1400  | 1476  | 1538  | 1600  | 1672  | 1735  | 15  | 41  | 9×164  | 11×152  |

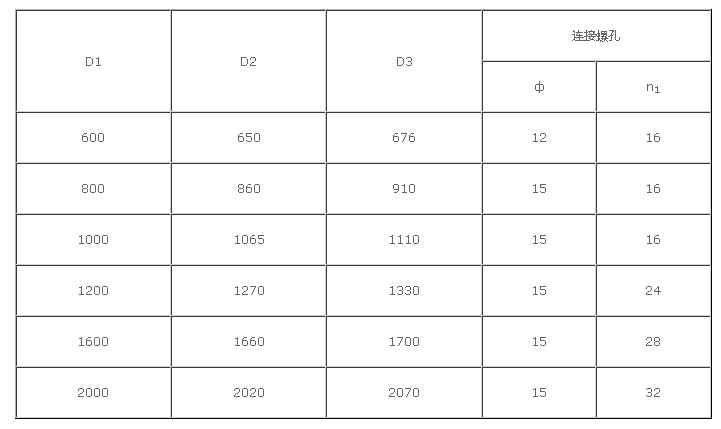

FDZ-(1)型產品連接尺寸表(部分規格)
